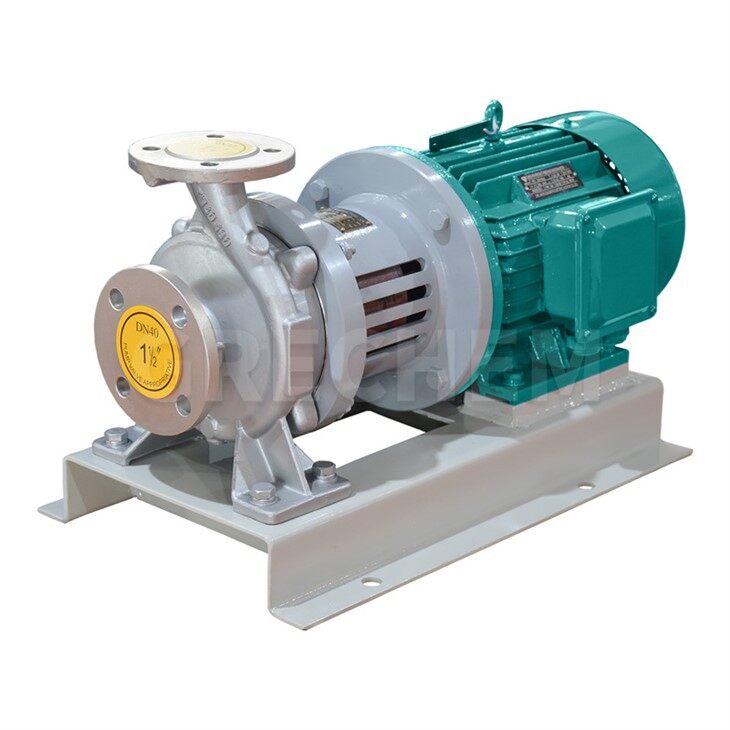

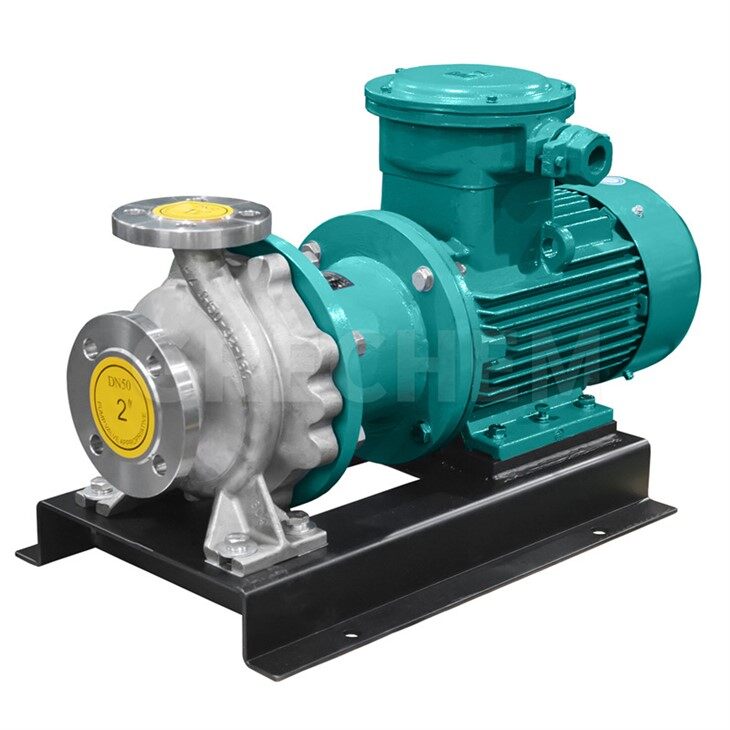

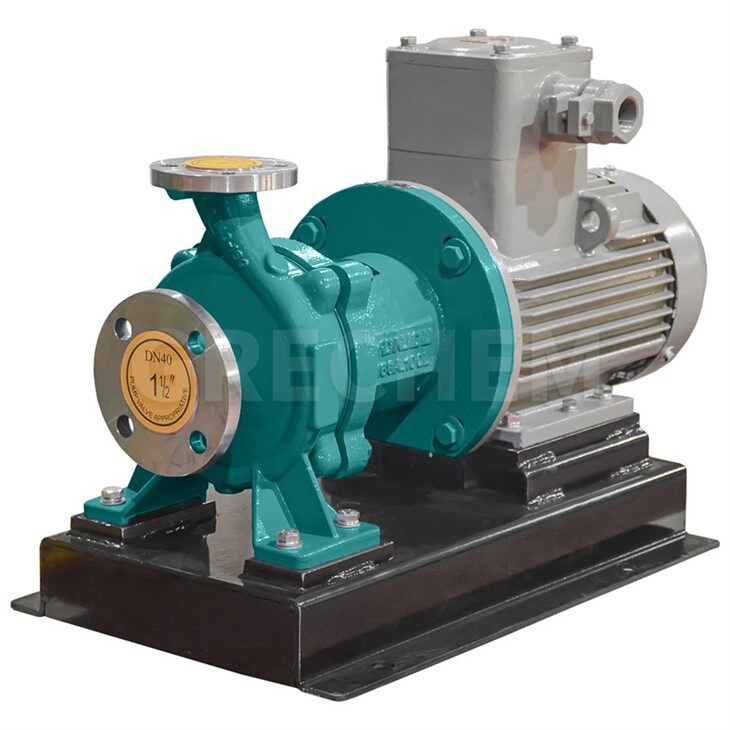

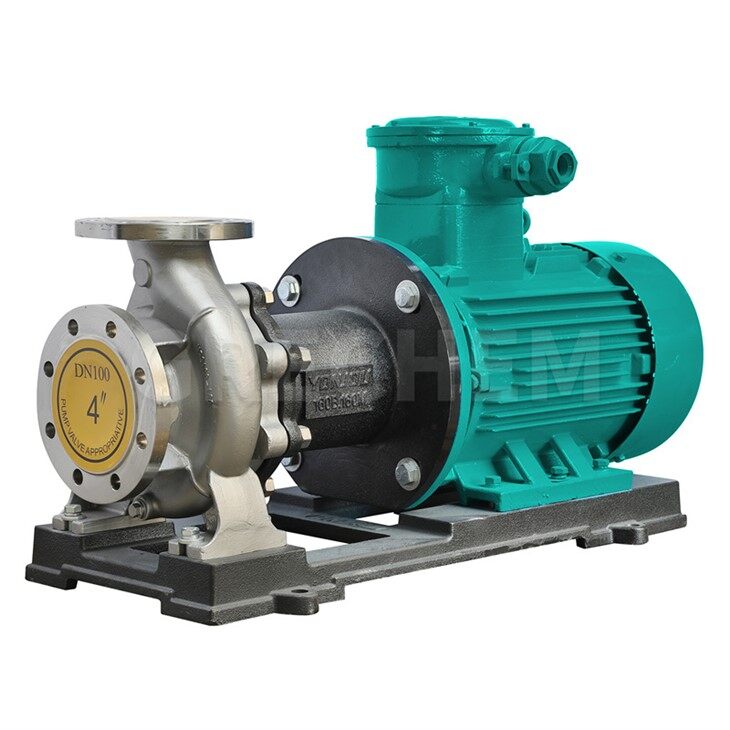

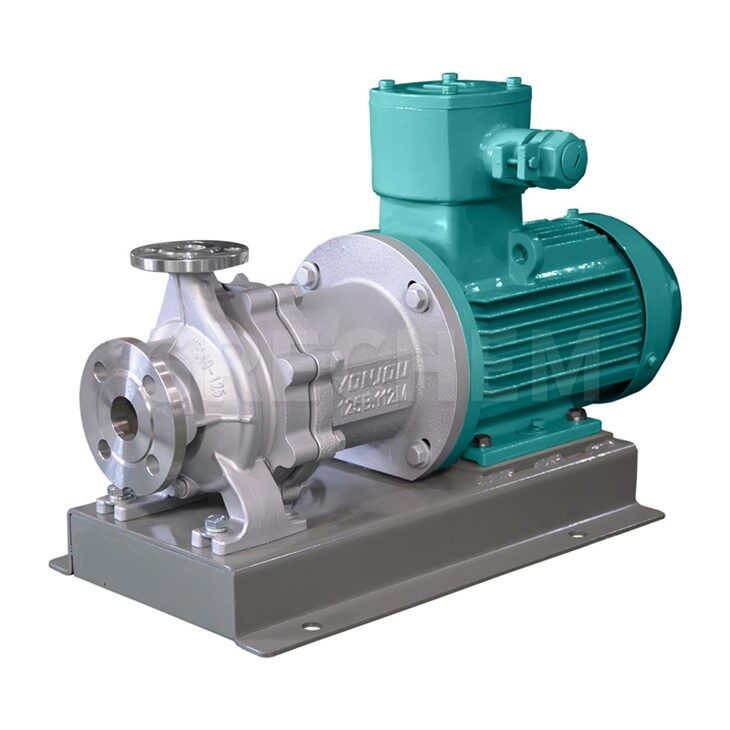

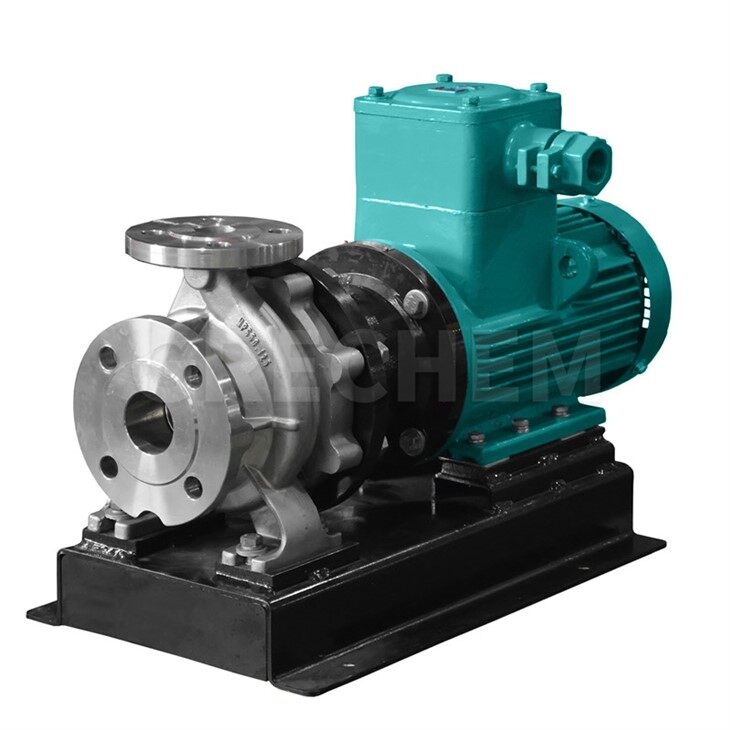

سیل لیس مقناطیسی ڈرائیو سینٹرفیوگل پمپ

1. yqmpsمقناطیسی ڈرائیو پمپHG/T 2730 معیاری ڈیزائن کی درجہ بندی کی گئی ہے۔ شافٹ اور اندرونی مقناطیسی روٹر الگ تھلگ آستین کے ذریعہ مکمل طور پر بند ہیں ، یہ دھماکہ خیز اور زہریلے میڈیا رساو کے حفاظتی خطرات کو مکمل طور پر ختم کرتا ہے۔
2. yqmpsمقناطیسی ڈرائیو سینٹرفیوگل پمپاستعمال کیا جاسکتا ہے جہاں ضرورت صاف یا یہاں تک کہ سنکنرن مائعات کو پمپ کررہی ہے۔
3. YQMPs کا جوڑاسینٹرفیوگل میگ ڈرائیو پمپایک سرکلر پیٹرن میں ترتیب دیئے گئے مضبوط میگنےٹ سے بنا ہے اور اسے سٹینلیس سٹیل میں گھیر لیا گیا ہے۔ لہذا یہ یقین دہانی کراتا ہے کہ اعلی مخصوص کشش ثقل کے ساتھ مائعات پمپ کرتے وقت بھی ڈرائیو کا کوئی پھسل نہیں ہے۔
4. yqmpsسینٹرفیوگل سیل لیس مقناطیسی ڈرائیو پمپپش {{0} use استعمال کریں مقناطیسی سرکٹ ڈیزائن کو کھینچیں ، مقناطیسی ٹارک زیادہ طاقتور ہے۔
5. کے مقناطیس اسٹیلسیل لیس مقناطیسی ڈرائیو پمپسختی سے ایک - سے - ایک کا حساب لگایا جاتا ہے ، جو زیادہ موثر اور توانائی - بچت ہے۔
6. امپیلر اور روٹر متحرک توازن صحت سے متعلق G2.5 سطح تک پہنچ جاتا ہے ، جس سے شعاعی قوت کو بہت کم کیا جاتا ہے۔

7. شافٹ آستین اور زور کی انگوٹھی کے درمیان چھیڑ چھاڑ کی کلیئرنس ہے<0.5mm, which prolongs the service life of the YQMPS سیل لیس سینٹرفیوگل پمپ.

● کیمیائی اور پیٹروکیمیکل صنعتیں

● دواسازی کی صنعت

● پینٹ انڈسٹری

● پلاسٹک اور ربڑ کی صنعتیں

● فیرس اور غیر - فیرس میٹل انڈسٹریز

● کاغذ اور سیلولوز صنعتیں

● ٹیکسٹائل انڈسٹری

● کھانے پینے کی صنعتیں

► زیادہ سے زیادہ بہاؤ کی شرح: 460m³/h تک

► میکس ہیڈ: 132m تک

► میکس انلیٹ قطر: 200 ملی میٹر تک

► میکس آؤٹ لیٹ قطر: 150 ملی میٹر تک

► موٹر پاور: 132 کلو واٹ تک

► زیادہ سے زیادہ ورکنگ پریشر: 1.6 MPa تک

سیل لیس پمپ ایک قسم کا پمپ ہے جس میں روایتی غدود کے مہر یا مکینیکل مہروں کا فقدان ہے۔ یہ مستقل ، صفر - رساو کو ایک حفاظتی سانچے (جسے 'شیلڈنگ آستین' بھی کہا جاتا ہے) کے ذریعہ موٹر روٹر کو مکمل طور پر الگ تھلگ کرکے رساو سیل کرنا حاصل کرتا ہے ، اس طرح پمپڈ میڈیم کو مکمل طور پر مہر بند نظام کے اندر محدود کردیا جاتا ہے۔

سیدھے الفاظ میں ، یہ ایک ساتھ پمپ اور موٹر کو 'ویلڈنگ' کرنے کے مترادف ہے ، جو ایک پتلی - دیواروں والی دھات کے سانچے سے الگ ہے۔ طاقت جسمانی شافٹ کنکشن کے بجائے مقناطیسی فیلڈ کے ذریعے منتقل ہوتی ہے۔

سیل لیس پمپوں کو بنیادی طور پر دو اقسام میں درجہ بندی کیا گیا ہے:

مقناطیسی طور پر چلنے والے پمپ (مقناطیسی ڈرائیو پمپ)

ورکنگ اصول: موٹر گھومنے کے لئے بیرونی مقناطیسی روٹر (فعال مقناطیس) چلاتا ہے۔ مقناطیسی جوڑے کے ذریعے ، یہ اندرونی مقناطیسی روٹر (غیر فعال مقناطیس) اور امپیلر کو مطابقت پذیری سے گھومنے کے لئے الگ تھلگ کیسنگ میں داخل ہوتا ہے۔ تنہائی کا سانچہ مکمل طور پر اسٹیشنری رہتا ہے ، جس سے پمپ چیمبر کے اندر پمپڈ میڈیم پر مہر لگ جاتی ہے۔

کلیدی خصوصیت: پاور ٹرانسمیشن 'غیر - رابطہ' ہے۔

ڈبہ بندپمپ

ورکنگ اصول: موٹر کا روٹر اور اسٹیٹر ہر ایک کو ڈھالنے والی آستین سے الگ تھلگ کیا جاتا ہے۔ پمپڈ میڈیم موٹر داخلہ میں داخل ہوسکتا ہے تاکہ بیرنگ کو چکنا اور گرمی کو ختم کیا جاسکے ، اس کے بعد مربوط ری سائیکلولیشن سرکٹ کے ذریعہ پمپ گہا میں واپس آجائے۔ پوری موٹر اور پمپ اسمبلی کو ہرمیٹک طور پر کسی ایک یونٹ کے طور پر سیل کیا جاتا ہے۔

کلیدی خصوصیت: درمیانے درجے کے پمپ کے اندر گردش کرتے ہیں ، بیک وقت موٹر کو ٹھنڈا کرتے ہیں اور چکنا کرتے ہیں۔

مقناطیسی ڈرائیو پمپ بجلی کے سامان ہیں جو غیر - سے رابطہ کرتے ہیں مقناطیسی جوڑے ٹرانسمیشن ٹکنالوجی سے رابطہ کریں ، جو بنیادی طور پر انتہائی سنکنرن ، زہریلا ، یا اعلی - طہارت میڈیا کو پہنچانے کے لئے کام کرتے ہیں۔ ان کی بنیادی خصوصیت میڈیا کے رساو کی مکمل عدم موجودگی ہے۔ کیمیائی پروسیسنگ اور دواسازی کی تیاری جیسے شعبوں میں اعلی - اختتامی ایپلی کیشنز میں اس طرح کے سامان کی ناقابل تلافی اہمیت ہے۔

Aمقناطیسی سیل لیس پمپمائع امپیلر کی گردش پیدا کرنے کے لئے متوازن مقناطیسی فیلڈ کا استعمال کرکے کام کرتا ہے۔ یہ روایتی سینٹرفیوگل پمپ سے مختلف ہے ، جو امپیلر اور موٹر کے مابین براہ راست ڈرائیو کنکشن کا استعمال کرتا ہے ، اور مقناطیسی فیلڈ کو شامل کرتا ہے۔

پمپ شافٹ کے آخر میں بیرونی مقناطیسی گھنٹی رہائش کی جگہ ہے۔ گھنٹی عقبی کیسنگ کے بیرونی حصے پر واقع ہے۔ پمپ امپیلر ایک چھوٹی مقناطیس اسمبلی سے منسلک ہے جس کی مدد سے اندرونی شافٹ اور بشنگ اسمبلی کی مدد سے ہے۔ خاص طور پر ، مکینیکل مہر کی ضرورت نہیں ہے کیونکہ تمام مائع - اختتامی اجزاء پمپ کے سیال سر کے اندر موجود ہیں۔

چھوٹی مقناطیس اسمبلی بیرونی گھنٹی ہاؤسنگ کے ذریعہ تیار کردہ مقناطیسی فیلڈ کے مرکز میں رکھی جاتی ہے۔ اگرچہ ایک سیال رکاوٹ دو مقناطیسی اسمبلیاں الگ کرتی ہے ، لیکن ان کے مقناطیسی شعبے منسلک رہتے ہیں۔ جب پمپ موٹر شروع ہوتی ہے تو ، بیرونی گھنٹی رہائش گھومنے لگتا ہے ، جس کی وجہ سے مقناطیسی فیلڈ کی گردش اندرونی امپیلر مقناطیس کو متاثر کرتی ہے۔ چونکہ دونوں میگنےٹ اتحاد میں گھومتے ہیں ، امپیلر پورے نظام میں گھومتا ہے اور سیال کو منتقل کرتا ہے۔

1. ایک مقناطیسی پمپ کو پرائمنگ کی ضرورت ہے؟

مقناطیسی پمپوں کو عام طور پر اسٹارٹ اپ سے پہلے پرائم کرنے کی ضرورت ہوتی ہے۔ اس کی وجہ یہ ہے کہ آپریشن کے دوران ، پمپ کو اندرونی مقناطیسی جوڑے کو چکنا اور ٹھنڈا کرنے کے لئے مائع کی ضرورت ہوتی ہے۔ کافی مائع کے بغیر ، زیادہ گرمی کی وجہ سے جوڑے کو نقصان پہنچا سکتا ہے۔ لہذا ، مقناطیسی پمپ عام طور پر کام کرنے اور اپنی خدمت کی زندگی کو بڑھانے کو یقینی بنانے کے لئے پرائمنگ ایک اہم اقدام ہے۔

مقناطیسی پمپ پرائمنگ کا طریقہ

تیاری سے پہلے پرائمنگ ، یہ معلوم کرنا ضروری ہے کہ مقناطیسی پمپ کے تمام اجزا برقرار ہیں یا نہیں ، اس بات کو یقینی بنائیں کہ مہریں لیک نہیں ہو رہی ہیں ، اور اس بات کی تصدیق کریں کہ بجلی کی وائرنگ درست ہے۔ ایک ہی وقت میں ، درمیانے درجے کے لئے تیار کریں ، عام طور پر ایک مائع مقناطیسی پمپ کے ساتھ مطابقت رکھتا ہے۔

2. پرائمنگ اقدامات

• پمپ جسم کے اندر اور باہر کو الگ تھلگ کرنے کے لئے مقناطیسی پمپ کے inlet اور آؤٹ لیٹ والوز کو بند کریں۔
• مقناطیسی پمپ کے اوپری حصے میں پرائمنگ پورٹ کے ذریعے یا کسی سرشار پرائمنگ ڈیوائس کے ذریعے آہستہ آہستہ تیار مائع کو پمپ جسم میں ڈالیں جب تک کہ پمپ گہا بھرا نہ ہو۔
• پرائمنگ کے عمل کے دوران ، اوور فلو یا نامکمل بھرنے کو روکنے کے لئے پمپ باڈی میں مائع کی سطح پر قریبی نگرانی کریں۔
• ایک بار جب پمپ باڈی مائع سے بھری ہوجائے تو ، پرائمنگ پورٹ یا ڈیوائس کو بند کردیں ، inlet اور آؤٹ لیٹ والوز کھولیں ، اور مقناطیسی پمپ شروع کرنے کی تیاری کریں۔

3. پریہوشن

1. مائع اثرات سے بچنے کے لئے پرائمنگ کے دوران ہموار آپریشن کو یقینی بنائیں جو اندرونی پمپ کے اجزاء کو نقصان پہنچا سکتا ہے۔
2. عدم مطابقت کی وجہ سے مقناطیسی پمپ کو نقصان پہنچانے سے بچنے کے لئے پرائمنگ کے لئے ایک موزوں مائع منتخب کریں۔
3. عام آپریشن کو یقینی بنانے کے لئے مقناطیسی پمپ کی حیثیت کو باقاعدگی سے چیک کریں۔

4. خلاصہمقناطیسی پمپوں کو اسٹارٹ اپ سے پہلے پرائم کرنے کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ پمپ جسم میں مقناطیسی جوڑے کو چکنا اور ٹھنڈا کرنے کے لئے کافی مائع موجود ہے۔ پرائمنگ کے دوران ، ہموار آپریشن پر توجہ دی جانی چاہئے ، مناسب مائع کا انتخاب ، اور باقاعدگی سے پمپ کی حیثیت کی جانچ پڑتال کی جانی چاہئے۔ پرائمنگ کے مناسب طریقے اور بحالی کے اقدامات مقناطیسی پمپ کی خدمت زندگی کو بڑھا سکتے ہیں اور کام کی کارکردگی کو بہتر بناسکتے ہیں۔

ہاں ، مقناطیسی پمپ میں خود ہی متحرک مہر نہیں ہے اور مقناطیسی جوڑے کی ترسیل کا استعمال کرتا ہے ، جس میں کوئی رساو اور سنکنرن مزاحمت نہیں ہے۔ یہ نمکین پانی سمیت مختلف سنکنرن مائعات کی نقل و حمل کے لئے بہت موزوں ہے۔ تاہم ، مناسب سنکنرن - مزاحم مواد کو نمکین پانی کی حراستی ، درجہ حرارت اور سنکنرن کی بنیاد پر منتخب کیا جانا چاہئے ، اور کرسٹاللائزیشن اور خشک چلانے سے بچنے کے لئے توجہ دی جانی چاہئے۔

ماڈل کا انتخاب کرتے وقت ، آپ کو مندرجہ ذیل نکات پر توجہ دینی چاہئے:
